高周波電源回路、PCB、高効率、高性能

基礎情報

モデル番号。	RPS-HC2000E
パフォーマンス	超音波
頻度	15kHz～60kHz
仕事	ロータリノブ
発生器	デジタルジェネレーター
興奮	別途提案
輸送パッケージ	段ボール
商標	RPSソニック
起源	中国
HSコード	8515900090
生産能力	200個/月

製品説明

高周波超音波溶接発生器の配線図 溶接用PCB

記事	パラメータ
パフォーマンス	最大3000W
周波数範囲	±1kHz
動作温度	65℃
頻度	20kHz～60kHz
振幅調整	10%～90%
電圧	110V/220V
回路	デジタル、個別励起

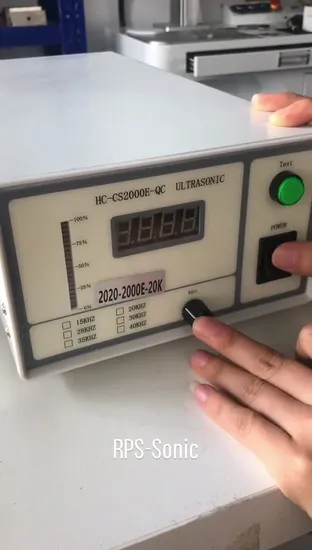

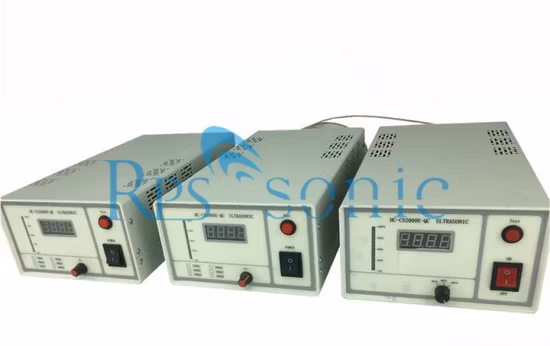

超音波溶接発生器は、超音波エネルギーを発生し、超音波トランスデューサに供給するための装置です。 その目的は、市の電力 (220 V または 380 V、50 Hz または 60 Hz) を、超音波トランスデューサーで調整できる高周波 AC 信号に変換することです。 この信号は、正弦信号またはパルス信号にすることができます。
超音波電源は次のように分かれています。自励電源そして別励磁型電源ナックデザインです。
自励回路には信号源がありません。 発振、パワーアンプ、出力トランス、コンバータを閉ループに統合しています。 ループは振幅と位相のフィードバック条件を満たし、電力利得発振器を形成します。 そしてトランスデューサーの機械的共振周波数で共振します。 一般に、少数の超音波トランスデューサを備えた小型デバイスに適用されます。 ただし、多数の超音波トランスデューサーを使用すると、共振効果を実現するためのデバッグは不可能です。 したがって、工業用超音波洗浄装置の超音波電源は通常、別励振方式を採用しています。 別励磁電源の構造は基本的に 2 つの部分で構成されます。1 段目は発振器、2 段目はアンプです。 通常、出力トランスを介して結合され、超音波エネルギーがトランスデューサーに適用されます。 別励磁回路は、信号源部と信号増幅部の 2 つの部分で構成されます。
信号源部はCPUを核として信号生成・制御部を使用します。 一般に12～15Vの電圧で動作し、方形波信号を生成して信号増幅回路に供給します。 タイミングや超音波電源調整などの追加機能により、信号源の信号を制御できます。 出力モードを完備し、低電圧制御を採用しており、安全性、信頼性は確実に高くなります。
信号増幅部は、信号源から発生した信号を増幅して超音波振動子に出力するために使用されます。 異なる回路の出力回路と超音波電源の電圧の違いが、伝播効率の高低の重要な理由です。 出力電圧は低く、発電機は本質的に多くの電力を消費します。 同時に、振動子は発熱しやすく、誘導電界も強くなります。 回路を適切に調整し、超音波トランスデューサーの出力電圧を増加させることで、良好な結果が得られます。
